产品特点
通过EMC电力4级认证，符合IEC-61850-3标准
基于兆芯开先KX-6640MA 4核处理器
板载6×GbE,100/1000Mbps Base_T RJ-45接口，可扩展至12/20路
可扩展8/16路RS-232/485隔离串口
X86生态，国内国产兼容Windows XP，同时支持win7、win8、win10、Linux及统信操作系统UOS、银河麒麟、湖南麒麟、凝思软件、中科方德、普华等国产化Linux操作系统；
低功耗，无风扇设计

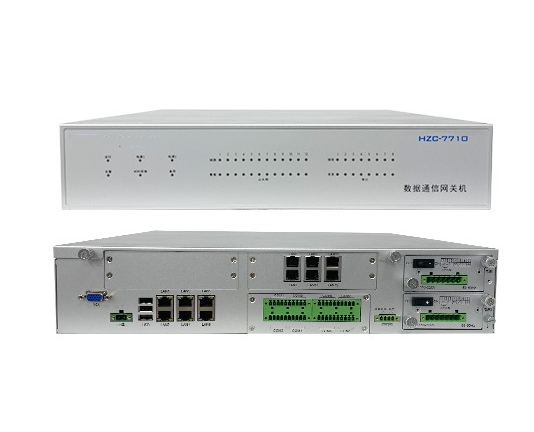

HZC-7710是一款基于国产化X86处理器的工业级高性能通讯管理机平台，CPU为兆芯先KX-6640MA 4核处理器。整机采用内部模块化设计，根据不同需求可以有多种规格供客户选择。HZC-7710适合于工业现场2U机架式安装方式，EMC电力4级标准，符合IEC-61850-3和IEEE-1613的设计标准，是工业通讯管理应用的理想解决方案，特别适用于电力、智能/轨道交通、石油和天然气等协议转换、通讯管理的领域。
| 系统 | |
| CPU | 兆芯开先KX-6640MA 4核2.2GHz |
| 内存 | 2×SO-DIMM DDR4 2666MHz, 最大到64GB |
| 存储 | 2×SATA3.0，Co-lay 1×mSATA |
| USB | 3×USB2.0 Type A，内部1×USB2.0 Pin Header， |
| 2×USB3.0 Pin Header | |
| 显示 | VGA接口 |
| 扩展 | 3路PCIe×1，2×RS-232 PinHeader |
| 操作系统 | Linux发行版/麒麟/凝思国产安全操作系统 |
| 网口 | |
| LAN | 板载6路RJ45千兆电口，支持扩展到20路网口 |
| 传输速率 | 10/100/1000Mbps自适应 |
| 隔离 | 内建1.5KV隔离保护 |
| 串口（功能可选） | |
| 通讯标准 | 8/16×RS-232/485，RS-485自流控 |
| 接口类型 | 2×10-Pin |
| 波特率 | RS-232：50bps~115.2Kbps |
| RS-485：50bps~921.6Kbps | |
| 隔离保护 | 2KV隔离设计，静电/浪涌/EFT 电力4级保护设计 |
| B码对时（功能可选） | |
| 接口 | 2Pin端子， RS-485差分电平输入 |
| 精度 | 对时精度<188us，24小时守时精度<206ms |
| 其他 | 闰秒处理，时间跳变处理，B码质量码处理，状态信息处理 |
| DO（功能可选） | |
| 接口数量 | 2路DO，4Pin端子 |
| DO类型 | 继电器输出，常开型，220VAC/3A，30VDC/5A |
| LED指示灯 | |
| 电源 | PWR1/PWR2 |
| 可编程灯 | 4×PIO（运行/告警/对时异常/备用），客户自定义 |
| LAN | 6/12×Link, 6/12×ACT |
| COM | 8/16×TX, 8/16×RX |
| 机械特性 | |
| 尺寸 | 440（W）×89（H）×348（D）mm |
| 工作环境 | |
| 工作温度 | -20~70℃ |
| 工作湿度 | 5~95%RH，不凝结 |
| 存储温度 | -40~70℃ |
| 电源 | |
| 电源输入 | 交流：85V~285V，直流：88V~400V，可选单/双输入 |
| 电压跌落 | 500ms @110VACDC或者@220VACDC |
| 接口方式 | 2×7pin端子，支持掉电报警功能 |
| 测试验证 | |
| EMC | 电力4级 |
| 安规 | 绝缘电阻，介质强度，冲击电压 |
